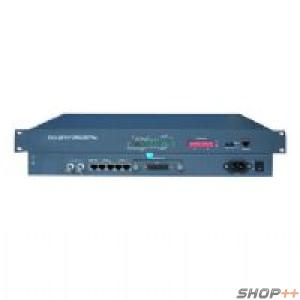

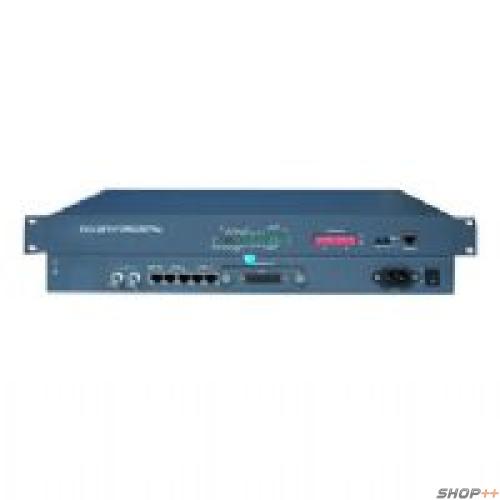

微波复用设备

本设备符合国家标准gb6879-86《2048kbit/s 30路脉码调制复用设备技术要求》，支持多种业务接口的复用。

特点

   本设备为双e1端口的交叉连接复用设备，可向用户提供总容量为30×64kbit/s的环路接口、音频接口、rs232异步接口、v.35接口、１０base-t以太网接口等各种接口的组合复接。当本设备不是满配置时，可利用空闲的接口槽道插入各种单业务与e1转换的独立系统，为用户提供一种低成本的业务接口转换方案，业务接口丰富，组网灵活。

   在链型组网中，设备可提供e1口的断电直通功能。当图中b站电源出现故障时，b站、ａ站连接的e1链路与ｂ站、ｃ站连接的e1链路立即直通，确保a站与c站e1通道不间断，大大提高了网络的安全性。
    在链型组网中，可实现业务的广播发送。如在链型组网图中业务3所示。网管图形化界面 ，界面友好，便于操作。并可灵活地对业务端口的参数进行设置。体积小，造
型美观，安装操作方便。

■ 技术指标：

1 、环境要求

2、电源

• ac/dc85-265v；dc-38～58v可选

• 功耗：整机功耗＜70w

3、e1接口指标

• 速率：20-48kbp

• 码型：hdb3

• 阻抗：75 /120

• 抖动：符合itu-t g.823建议

4、用户环路接口/热线接口/磁石接口

• 频率特性：300～3400hz(-0.6～+3db)

• 衡重杂音:≤-65dbmop

• 环阻:≤1800

  5、音频接口

• 阻抗：600ω

• 二线发：0dbr  (可变输入范围 -10～+4dbr )

• 二线收：-3.5dbr(可变输入范围 -1～-10dbr )

• 四线发：０dbr (可变输入范围 -19～+4dbr )

• 四线收：０dbr (可变输入范围 -17～+6dbr )

• 频率特性：300～3400hz(-0.6～+1.0db)

  6、v.24接口

• 发生器开路电压：vo<15v

• 有效电平v1：对于数据接口电路，当v1低于-3v时，这个信号应判为二进制"1"的状态；当电压v1高于+3v时，应判为这个信号处于二进制“0”的状态。对  于控制和定时电路, 当电压v1高于+3v时，应判定此电路为"接通"；当电压 v1低于-3v时，应判定此电路为“断开”。

  7、v.35接口

• 信号源阻抗在50～150 范围内

• 当负载为100时,端子至端子的电压:0.55（10%）v

• 输入阻抗:1000  7.1 发生器信号源阻抗在50～150ω范围内

• 当负载为100时,端子至端子的电压:0.55（1±20%）v

8、以太网接口

• lan传输速率：10mbit/s

• 线路阻抗：100

• 线路码型：manchester code

• 电平：.85v

• wan传输速率：n个64kb/s(n=1～30)

  9、机械结构及外形尺寸

• 设备采用19英寸标准机箱，高度为2u，可安装于19英寸机架。
