在MATLAB中建立电力系统新元件模型可归纳为以下两种方法：
(1)物理建模方法：
利用MATLAB PSB中固有元件模型(如电阻、电感、，电力电子器件等)构建新元件的物理模型。模型构建完毕后，可以直接利用“Create subsystem”建立模块，并利用“Edit mask”对该模块进行参数设定、模型图形显示的编辑。
如果该仿真研究的目的是探讨元件的内部性能，即器件级的仿真，一般可采用这种方法建模。但是使用该建模方法有一个前提条件：构成新元件模型的元器件必须是MATLAB PSB 中已提供的元件模型。
(2)数学建模方法：

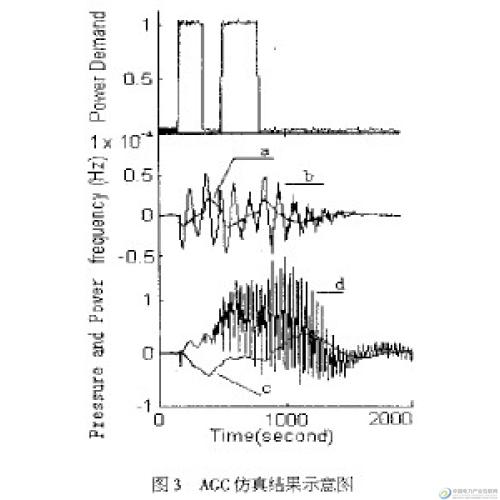

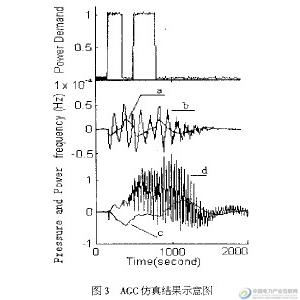

利用MATLAB SIMULINK 中的控制函数模块来构建新元件的数学模型。如果仿真的目标是研究元件的外部特性，即系统级的仿真，则一般可采用这种方法来建模。
值得注意的是：利用SIMULINK建立的自定义元件的数学模型不能直接与PSB中的元件模型同时使用，必须在数学模型后连接一个控制电流源(controlled current source)或控制电压源(controlled voltage source)模块，该元件数学模型才能转变为PSB中的元件模型。
