4串铁锂100A储能管理系统 带通讯和上位机保护板BMS可读单节电压 | 亿百嘉 | 当日出货 | ￥155.00/双 |
一、产品特点
二、主要应用范围
锂电光伏储能系统
锂电后备电源系统
三、集成的保护板功能特性参数
|
项目 |
详细内容 |
参数 |
|
过充保护 |
过充电检测电压 |
3.650±0.025V |
|
过充电检测延迟时间 |
1s-2s |
|
|
过充电恢复电压 |
3.400±0.025V |
|
|
过充电恢复检测延迟时间 |
100ms |
|
|
过放保护 |
过放电检测电压 |
2.800±0.025V |
|
过放电检测延迟时间 |
1s-2s |
|
|
过放电恢复电压 |
3.000±0.025V |
|
|
过放电恢复方式 |
断开负载 |
|
|
过流保护 |
放电过流检测延迟时间 |
100ms |
|
放电过电流保护电流 |
60A(Max) |
|
|
放电过流检测延迟时间 |
100ms |
|
|
过流恢复方式 |
断开负载或充电机 |
|
|
短路保护 |
短路保护电流 |
240A（Max） |
|
短路保护解除条件 |
断开负载 |
|
|
过温保护 |
放电过温保护检测温度 |
60±5℃ |
|
放电过温保护恢复温度 |
50±5℃ |
|
|
板卡阻抗 |
放电线路阻抗 |
≤7mΩ |
|
充电线路阻抗 |
≤7mΩ |
四、电量计功能特性
1、开关机功能：
1）按键闭合后，系统开机；
2）按键断开，系统延时2s，先保存系统数据，然后关机。
2、容量显示功能：
电量显示可通过指示灯进行指示，充电时从低向上慢跑4HZ；放电时从上向下快跑4Hz。
3、报警功能：
1）当电池容量低于10Ah或者电池电压低于3.0V时（可配置），系统发出两个连续短声提示音；
2）当电池处于保护状态时，系统发出一长一短的提示音；
3）两次提示间隔时间按10s。
4）系统正常工作时，状态指示灯为绿色；当系统出现故障时状态指示灯为红色
4、通讯功能：
使用串口与上位机进行通讯，通讯的波特率为2400bps。通过上位机可以查看电池电压、容量等数据，同时还可以配置保护电压
五、逆变器通讯切断保护

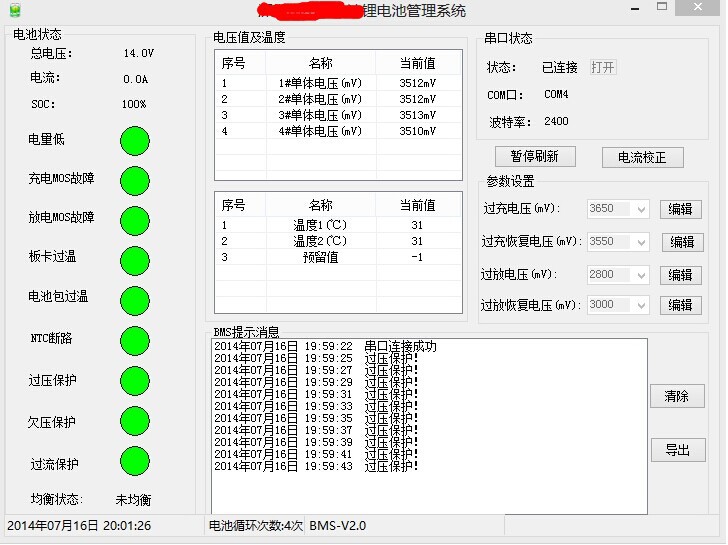

六、电脑PC上位机
上位机可以导出数据，方便分析电池工作状态。

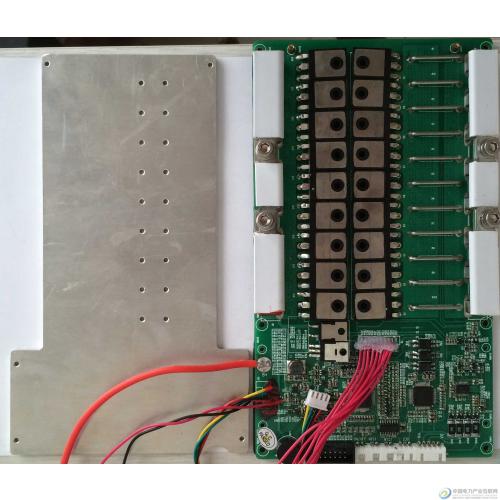

七、保护板尺寸规格
尺寸：220 * 90 * 20mm（图片仅供参考，产品布局会根据需求有所调整）
