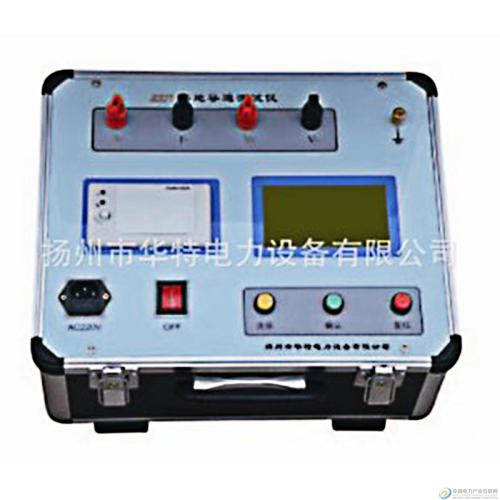

接地引下线导通测试仪/扬州华特专业生产

u   安全要求



请阅读下列安全注意事项，以免人身伤害，并防止本产



品或与其相连接的任何其它产品受到损坏。为了避免可



能发生的危险，本产品只可在规定的范围内使用。



只有合格的技术人员才可执行维修。



—防止火灾或人身伤害



使用适当的电源线。只可使用本产品专用、并且符合本产品



规格的电源线。



正确地连接和断开。当测试导线与带电端子连接时，请勿随意



连接或断开测试导线。



产品接地。本产品除通过电源线接地导线接地外，产品外壳的



接地柱必须接地。为了防止电击，接地导体必须与地面相连。



在与本产品输入或输出终端连接前，应确保本产品已正确接



地。



注意所有终端的额定值。为了防止火灾或电击危险，请注意



本产品的所有额定值和标记。在对本产品进行连接之前，请阅



读本产品使用说明书，以便进一步了解有关额定值的信息。



请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作



本产品使用适当的保险丝。请使用符合本产品规定类型和额



定值的保险丝。



避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露



的接点和部位。



在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请联



系本公司工作人员进行检查，切勿继续操作。



请勿在潮湿环境下操作。



请勿在易爆环境中操作。



保持产品表面清洁和干燥。



－安全术语





警告：警告字句指出可能造成人身伤亡的状况或做法。



小心：小心字句指出可能造成本产品或其它财产损坏的状况或



做法。



一、产品概述



接地装置的电气完整性是指接地装置中应该接地各种电气设备之间，



接地装置的各部分及与各设备之间的电气连接性，即直流电阻值，也



称为电气导通性。电力设备的接地引下线与地网的可靠、有效连接是



设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分



，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影



响，出现节点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连



接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在



不安全隐患，严重时会造成设备失地运行。接地装置的地下接地极及



其连接部分也可能出现锈蚀、甚至断裂现象。因此，定期对接地装置



进行电气完整性测试是很有必要的。



电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定电气



导通性应选用专门的仪器进行测量，仪器分辨率为1mΩ，准确度不低



于1.0级。我公司依据此标准研制的HT-10接地导通专用测量装置是一



种自动化程度很高的便携式测试仪, 专门用于接地装置的电气完整性



测试，其各项技术指标均达到或优于相关标准要求。仪器操作简单方



便、精度高、测试速度快，复测性好、读数直观，是符合规程要求的



理想的专用仪器，大大方便了试验项目的开展，提高了工作效率。



二、用途



JK-10接地导通专用测量装置适用于适用于电力设备接地引下线与接地



网（或相邻设备）之间导通电阻值的测量，同样适用于低阻值电阻



的测量。



三、性能特点



(1) 电源技术：采用最新电源技术，输出10A电流，能长时间连续工作，克



服了脉冲式电源瞬间电流的弊端，可以有效的击穿触头氧化膜，得到良好的



测试结果。



(2) 抗干扰能力强：在严重干扰条件下，液晶屏最后一位数据能稳定在±1



个字范围内，读数稳定，重复性好。



(3) 使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的



影响，同时军品接插件的使用增强了抗振性能。



(4)  操作简单：只需按下测量键即可得到测量结果。测量结果采用LCD液晶



背光显示,读数直观,重复性好。



(5) 携带方便：采用便携式设计，体积小、重量轻。面板与机箱成一体结



构，具有很好的抗震性。



四、技术指标



1.     测量范围：1～1999mΩ         2. 分 辨 率：1mΩ



3.测试电流：DC 10A              4.测量精度：±（0.5%+2d）



5.测量半径：50米               6.显示方式：LCD背光显示



7.工作方式： 连续               8.工作电源：AC220V±10% 50Hz



9.工作环境：温度- 10℃～40℃   湿度：≤80 %RH



10..体积：300×270×200 mm3     11.重量：5kg（不含附件）
