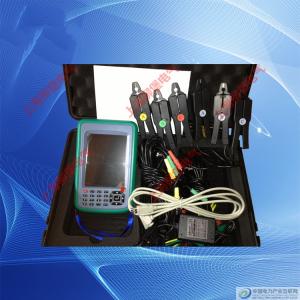

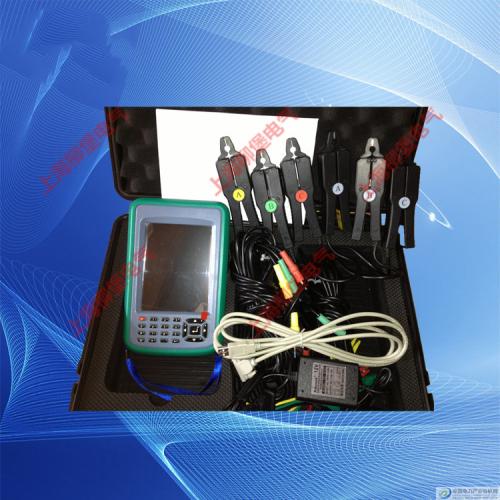

6000+三相钳形多功能用电检查仪/三相钳形多功能向量检查仪

LB6000⁺型 三相钳形多功能向量检查仪产品是上海柳堡电气有限公司最新推出的、目前国内市场体积最小、屏幕最大，测相电流仅2mA(可扩展至1mA),且完全不需要PDA掌机就能实现所有测量功能的多功能用电检查仪。非常适合电能计量（接线分析）、用电检查、电力稽查和继电保护接线检查、继电保护差动检测、启动试验等现场使用。

2mA小电流测相，特配可至1mA

LB6000⁺型 三相钳形多功能用电检查仪  产品是一款全数字化的多参数工频测量标准仪器，应用了先进的计算机技术，以直接交流采样法实现多功能工频电参数测量（如：电压、电流有效值，有功、无功功率，工频频率，功率因数等）。产品采用高性能A/D转换器，单电路板结构，仪器构造简单，部件少，可靠性高，多路电源供电，即可交流供电，又可配置高性能充电电池供电，工作时间长，主机、附件、一体化的便携式包装，非常方便于现场工作携带。

LB6000⁺型 三相钳形多功能用电检查仪  采用大屏幕、高清晰、真彩色液晶显示，人机界面友好，具备了电力参数测量仪、向量仪、相位伏安表、钳形电流表、电压表、功率表、相序表等等仪表的功能，并具有判别三相三线、三相四线接线错误和分析接线状态的功能，判线组别多达1008多种。在测量中，不但有向量图、表格、分相等多种显示方式，而且测量数数一目了然，彩色向量图细腻清晰，图中可以在每个向量上同时显示幅值和角度等信息，向量图绘制可以设置为顺时针或逆时针为正方向，十二点或三点钟方向为0度角方向，基准量角度为330°或0°，符合各种用户习惯和接线方式；

LB6000⁺型 三相钳形多功能用电检查仪  也可做为数字式相仪伏安表的升级换代产品。可以很方便地检查继电保护回路和电能计量回路中各种接线方式的正确性。除此以外，仪器还广泛适用于电气设备制造、石油化工、钢铁冶金、铁路电气化、科研教学等部门。其具体用途如下：

1)各种需要测量单、三相电压、电流、相位、功率因数、功率、频率的场合；2)检测继电保护各组电流互感器CT之间相位关系，直接显示并存储相量图；3)检查有功/无功电度表接线正确与否，直接显示相量图和接线分析结果；4)直接测量线路的功率因数角，计算补偿电容，进行无功补偿；5)检查变压器/电机的接线组别；6)判别感性或容性电路；7)测定三相电的相序；8)判断电度表运行快慢；9)作为漏电流表使用等。

产品特点

1\ 大屏幕真彩色液晶显示，界面层次分明，汉字显示仪器的工作状态和测试参数，操作全汉化提示。 2\ 仪器测量精度高，测量范围宽，体积小，重量轻，方便现场携带使用。 3\ 具有供电电源管理功能，可双源供电，内置高性能可充电电池组供电，可长时间使用。 4\ 向量动态测试，向量图分色显示，三相判线分析多达1000余种。

产品功能

基本功能：1.测量单、三相交流电压、电流有效值； 2.测量单、三相有功功率、无功功率； 3.测量单、三相相位、功率因数； 4.测量工频频率； 5.显示交流信号各相组别间向量图，判别三相接线错误； 7.测量数据的记录、查询、打印、传送。）扩展功能:1.同屏显示三相电压、电流、相位关系及向量图；实时测量有功、无功功率及视在功率的分相及总和功率，多种相位关系显示，向量图分色显示更为直观。 2.完整的计算机管理软件，可通过USB接口随时进行系统配置，升级和数据的交换，实现测试结果的浏览、查询、报表和打印功能。 3.内置存储器，能保存 200 组测量数据，可通过面板上的操作按键查阅已保存的数据组及向量图。 4.汉字提示相序状态。 5.矢量计量器功能； 6.一次侧电流换算功能；

技术指标

l\ 电压量程： 0 ~ 450V   分辨率：0.01V 2\ 电流量程： 1.5mA ~ 10A 分辨率：0.001 A 3\ 相位测量： 0 ~ 360°        准确度：1.0° 4\ 电压、电流、有功、无功率测量准确度：0.5级 5\ 电压回路输入阻抗：>500kΩ 6\ 供电电源： 50Hz、40 ~ 450V 7\ 整机功耗： 交流供电≤10VA 8\ 频率影响： 信号在 45Hz ~ 65Hz 范围内 < ±0.04% 9\ 温度影响： 在-10℃ ~ +40℃ 范围内< ±50ppm 10\ 外形尺寸： 主机：195x120x45（mm）
11\重量：500g 钳表：195x120x45（mm） 重量：160g/只
