小型中频感应熔钢炉熔铁炉 金属合金中频熔炼炉

  • 价  格:
    ¥180000.00
  • 品  牌:
    上海全硕
  • 评  分:
    (5.0分)
  • 服  务:
    由 中国电力产业互联网 发货并提供售后服务。售前咨询电话:400-019-1119
  • 支付方式:
    货到付款 网上支付 银行转账
订货号 产品名称 品牌 预计出货日 现价 数量
对比
SN_22F63C3A9BF8
小型中频感应熔钢炉熔铁炉 金属合金中频熔炼炉 上海全硕 当日出货 ¥155.00/双
  • 买了该产品的还买了
产品描述
加工定制 品牌 上海全硕 型号 QSH-ZP-5/10/50/100
最大电压 380(V) 功率 100K(W) 额定温度 <1700(℃)
主要用途 高温合金、精密合金等进行熔炼和铸锭 产品认证 CE



真空中频感应熔炼



一、简介

    真空中频感应熔炼炉主要供特殊钢、高温合金、精密合金等在真空或保护气氛下进行熔炼和铸锭之用,亦可供小型零件的真空精密铸造使用。

真空中频感应炉除QSH-3KG型为卧式外,其它均为立式结构。

 undefined

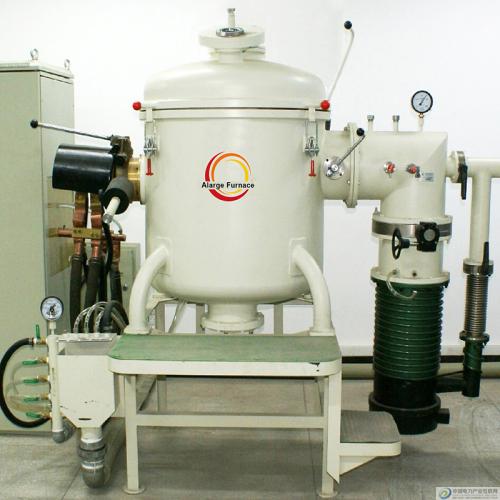

500kg熔炼炉

二、结构:

    电炉主要由炉身、支架、感应器、倾炉机构、真空系统和中频电气控制系统等部分组成。
  炉身与炉盖均有水冷夹层,电炉装有合金加料器,观察窗和热电偶测温装置,取样装置和捣料器。电炉感应器由异形铜管盘成螺旋线圈,浇铸时通过炉外电动驱动坩埚回转。

真空系统由油扩散泵、机械泵、罗茨泵、过滤网和各种控制阀等组成。



三、主要型号及参数:

主要型号

QSH-ZP-10

QSH-ZP-50

QSH-ZP-100

QSH-ZP-500

额定功率

60KW

100KW

250KW

500KW

额定电压

三相 380V

三相 380V

三相 380V

三相380V

电源频率

50Hz

50Hz

50Hz

50Hz

额定频率

1500~2500Hz

1500~2500Hz

1500~2500Hz

1500~2500Hz

坩埚有效容积

1.6L

8L

16L

8L

坩埚名义容量(液态钢)

10kg

50kg

100kg

500kg

最高工作真温度

1700

1700

1700

1700

冷态极限真空度

10-3Pa

10-3Pa

10-3Pa

10-3Pa



四、电炉结构及配置(以500kg熔炼炉为例,其它规格配置参考此表)



中频机组:

真空感应炉

真空机组

熔炼电源

KGPS中频电源

感应器最高电压

375V

H-150GB机械泵     ZJP-1200罗茨泵       TK-800扩散泵



电源容量

500KW

坩埚名义容量(钢)

500kg

额定功率

250kW

最高工作温度

1700

有效功率

> 160KW

工作真空度

1~5 x10-1  Pa

压升率

≤0.05Pa/min

熔炼室极限真空度(冷态)

6.67 x 10-2pa

额定电压

375V

抽空至1Pa的时间

≤15min(空炉、干燥)

电源频率

50Hz

坩埚翻转转角度

~100°

额定频率

1500~2500Hz
