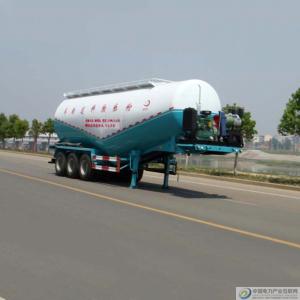

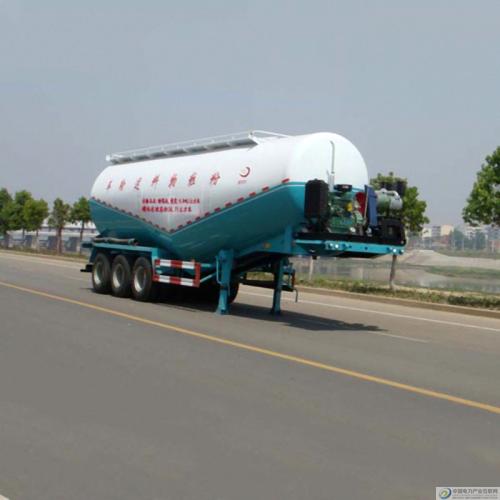

神狐牌HLQ9401GFL型粉粒物料运输半挂车
|
【主要技术参数】
|
|
产品商标
|
神狐牌
|
公告批次
|
240
|
|
产品名称
|
HLQ9401GFL型粉粒物料运输半挂车
|
产品号
|
ZHCBC3XN07L
|
|
总质量
|
39880
|
罐体容积
|
36.75
|
|
额定载质量
|
28000
|
外形尺寸
|
11000×2500×3950
|
|
整备质量
|
11880
|
货厢尺寸
|
××
|
|
额定载客
|
|
准拖挂车总质量
|
|
|
驾驶室准乘人数
|
|
载质量利用系数
|
|
|
接近角/离去角
|
-/17
|
前悬/后悬
|
-/1665
|
|
钢板弹簧片数
|
-/8/8/8,-/10/10/10
|
转向形式
|
|
|
轴数
|
3
|
轴距
|
5200+1310+1310
|
|
轮胎数
|
12
|
轮胎规格
|
11.00-20 12PR,11.00R20 12PR
|
|
前轮距
|
|
后轮距
|
1840/1840/1840
|
|
轴荷
|
-/24000(并装三轴)
|
最高车速
|
|
|
其它
|
运输品名:粉煤灰,密度:0.8吨/立方米。罐体有效容积36.75立方米。罐体外部尺寸:(直段长×最大直径×最小直径)(mm):8950×2500×1960 。侧防护采用冷弯槽钢/Q235-A,螺纹连接。后防护采用冷弯槽钢/Q235-A,焊接连接。后防护截面高度尺寸100mm, 截面宽度尺寸50mm,下边缘离地高度500mm。ABS生产企业:镇江宝华半挂车配件有限公司,型号:BH-2J28/44
|
粉粒物料运输车
粉粒物料运输车又称散装水泥车，由专用汽车底盘、散装水泥车罐体、气管路系统、自动卸货装置等部分组成。适用于粉煤灰、水泥、石灰粉、矿石粉、颗粒碱等颗粒直径不大于0.1mm粉粒干燥物料的散装运输。主要供水泥厂、水泥仓库和大型建筑工地使用，可节约大量包装材料和装卸劳动。
底盘
可选择东风底盘、解放底盘、重汽斯太尔底盘、江淮
粉粒物料运输车
底盘，根据实际需求，用户可自选底盘。
罐体
粉粒物料车罐体主要由筒体、罐体上端给进料口、流态化床、出料管总成、进气管及其它附件组成。
罐体顶部装有两个或三个给进料口。
检测
水泥试验塔
管路系统
散装水泥车前、后气室各设一根进气管，通过球阀可分别实现同时开启和单独控制的功能。
系统工作原理如下:工作动力从汽车变速箱中引出,通过传动装置驱动空压机，产生的压缩空气经控制管路进入气室内,使罐内粉粒物料产生流态化现象。当压力达到0.196Mpa时，打开出料蝶阀，实现卸料。
用户指南
1、驾驶散装水泥车时不要超速、超压运行，超速、超压会严重损坏空压机。本机最高转速见主要技术参数表，工作压力为0.2MPa。
2、不要快速启动或停止空压机，而应缓慢增速或减速，否则，冲压力会损坏空压机。
3、不要改变空压机的旋转方向，否则，油泵不供油会严重损坏机器。
4、不要在减压前停止空压机，否则，粉粒物料可能倒流进气缸，造成空压机严重损坏。
5、开机前需检查油标。油位不得低于油标下限；需经常检查油泵是否供油，若不供油，应立即停机检查，否则，缺油会严重损坏空压机。
6、要按期更换润滑油。新机使用30小时后，排出曲轴箱里的油，清洁曲轴箱内部及滤油网，然后换油。以后每年照上述换油一次。
7、要检查、清洁滤油网。正常情况每季度检查、清洁一次，如果机器使用率高，应一个月检查、清洁一次。
8、本机使用的润滑油为CD40柴机油。禁止不同牌号的润滑油混用，否则润滑油变质会影响润滑效果。
9、每工作30小时要保养、清洁空气滤芯。转动滤芯的同时，用压力小于0.6MPa的压缩空气由内向外吹。保养五次后，请更换新滤芯。严禁用油或水清洗滤芯。
技术标准
QC/T 560-1999
工作原理
利用本车动力驱动空气压缩机， 将压缩空气经管道送入密封罐体下部的气室，使气室液态化床上的粉粒体悬浮成流态状，当罐内压力达到额定值时，打开卸料阀，流动化物料通过管道流动而进行输送。
基本结构
1.汽车底盘。
2.取力器。
3.空气压缩机。
4.空气管道。
5.罐体。
6.卸装料装置。
